滑閥式真空泵性能及原理介紹（旋片真空泵兄弟產品）

滑閥式真空泵的抽氣原理與旋片真空泵相似，但兩者結構不同?；y式真空泵是利用滑閥機構來改變吸氣腔容積的，故稱滑閥泵。但是滑閥真空泵和旋片真空泵相比，耐用高出好幾倍。其使用范圍和使用條件與旋片泵基本相同，在價格方面，滑閥真空泵要比旋片泵高很多。

    滑閥泵亦分單級泵和雙級泵兩種，有立式和臥式兩種結構形式。單級泵的極限壓力為0.4～1.3Pa；雙級泵的極限壓力為6×10-2 —10-1Pa。一般抽速超過150L/S的大泵都采用單級形式。這種泵可單獨使用，也可作其它泵的前級泵用。

    1．工作原理
    滑閥泵的結構主要由泵體及在其內部作偏心轉動的滑閥、半圓形的滑閥導軌、排氣閥、軸等組成(見圖)。

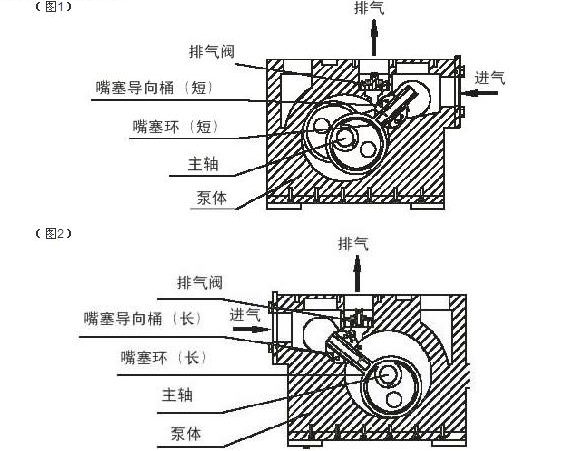

圖：滑閥式真空泵結構原理圖

     泵體中裝有滑閥環，滑閥環內裝有偏心輪，偏心輪固定在軸上，軸與泵體中心線相重合。在滑閥環上裝有長方形的滑閥桿，它能在半圓形滑閥導軌中上下滑動及左右擺動，因此泵腔被滑閥環和滑閥桿分隔成A、B兩室。泵在運轉過程中，由于A、B兩室容積周期性地改變，使被抽氣體不斷進入逐漸增大容積的吸氣腔；同時，在排氣腔隨著其容積的縮小而使氣體受壓縮，并通過排氣閥排出泵外。

    雙級型的滑閥泵，實際上是由兩個單級泵串聯起來的。它的高、低真空室在同一泵體上，有的是直接鑄成一個整體，有的是壓入中隔板把泵腔分成高、低兩室。
